인공지능(AI) 기술의 발전은 반도체 산업에 전례 없는 혁신을 요구하고 있습니다. 특히 고성능 컴퓨팅(HPC) 및 AI 반도체는 더 많은 데이터를 더 빠르게 처리해야 하며, 이는 기존 반도체 패키징 기술의 한계를 드러내고 있습니다. 이러한 배경 속에서유리기판(Glass Substrate)이 차세대 반도체 패키징의 핵심 솔루션으로 급부상하고 있습니다. 유리기판은 기존 유기 기판의 단점을 극복하고, AI 시대에 필요한 고성능, 고집적, 저전력 반도체 구현을 가능하게 할 잠재력을 가지고 있습니다.
그림 1: 인텔이 공개한 차세대 유리기판 기술의 시각적 예시 (출처: Forbes)
본론 1: 유리기판 vs 기존 유기 기판(FC-BGA) 완벽 비교
기존 반도체 패키징에 주로 사용되던 유기 기판(FC-BGA)은 플라스틱 기반의 소재로 유연성과 비용 효율성 면에서 장점을 가졌습니다. 그러나 AI 반도체와 같이 고성능을 요구하는 칩의 등장으로 유기 기판의 한계가 명확해지고 있습니다. 유리기판은 이러한 한계를 극복하며 다양한 이점을 제공합니다.
특징
유기 기판 (FC-BGA)
유리기판 (Glass Substrate)
소재
플라스틱 기반 (유기물)
유리 (무기물)
열팽창 계수 (CTE)
10~20 ppm/°C (반도체 칩과 차이 큼)
3~9 ppm/°C (반도체 칩과 유사)
전기적 특성
신호 손실 및 왜곡 발생 가능
낮은 유전율 및 유전 손실로 고속 신호 전송에 유리
표면 평탄도
상대적으로 불균일
매우 우수 (매끄러운 표면)
미세 회로 구현
미세화 한계 존재
미세 회로 구현 용이 (더 미세한 선폭 및 간격)
두께
상대적으로 두꺼움
더 얇게 제작 가능
기계적 강도
유연하나 고온/고압 환경에서 변형 가능
단단하고 안정적이나 깨지기 쉬움
생산 비용
상대적으로 저렴
초기 투자 비용 높음 (현재)

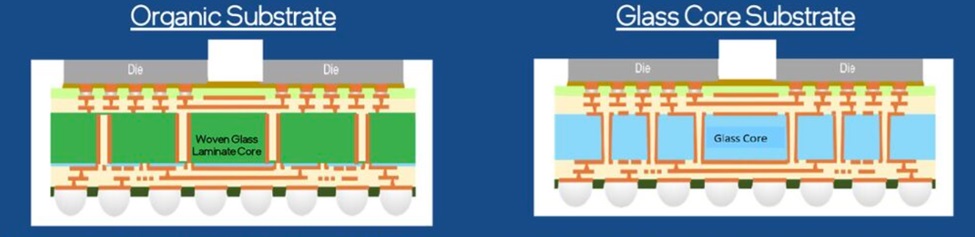

그림 2: 유기 기판(Organic Substrate)과 유리기판(Glass Core Substrate)의 구조적 차이 비교 (출처: SemiWiki)
유리기판은 특히 낮은 열팽창 계수(CTE)로 반도체 칩과의 열적 불일치를 줄여 패키징 신뢰성을 높이고, 뛰어난 표면 평탄도로 미세 회로 구현 및 고집적 패키징에 유리합니다. 또한, 낮은 유전율과 유전 손실 덕분에 고속 신호 전송 시 발생하는 전기적 손실을 최소화하여 AI 반도체의 성능을 극대화할 수 있습니다 .
본론 2: 주요 기업별 유리기판 개발 현황
글로벌 반도체 및 소재 기업들은 유리기판 기술 선점을 위해 치열한 경쟁을 벌이고 있습니다.

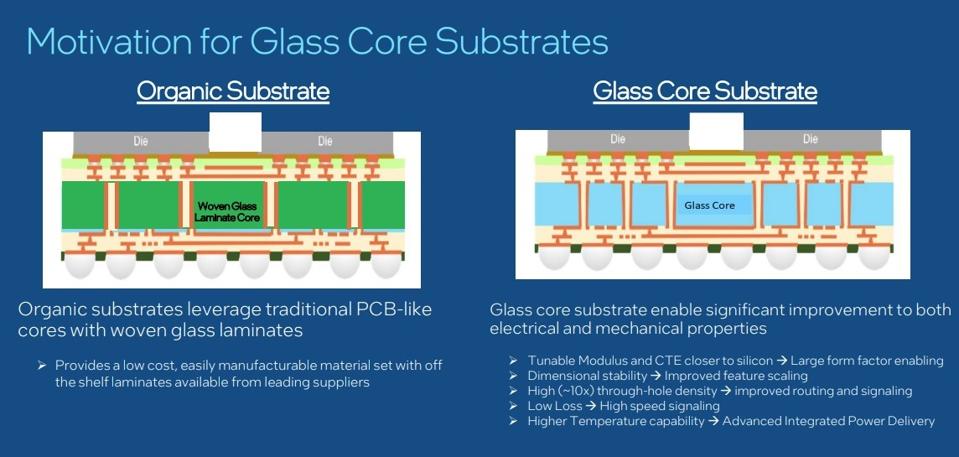

그림 3: 유리기판 도입에 따른 주요 기술적 이점 요약 (출처: LinkedIn)
•인텔 (Intel): 유리기판 기술 개발을 선도하는 기업 중 하나로, 2030년경 유리기판을 적용한 제품을 상용화할 계획을 발표했습니다. 인텔은 유리기판이 기존 유기 기판 대비 칩 집적도를 10배 이상 높이고 전력 효율을 개선할 수 있다고 강조합니다 .
•삼성: 2026년 2분기 양산을 목표로 세종 사업장에 파일럿 라인을 가동하며 AI 서버용 시제품 생산을 준비 중입니다. 삼성전기는 애플 등 핵심 고객사와의 협력을 통해 상업화 성과를 조기에 확보하려는 전략을 가지고 있습니다 .
그림 4: 유리기판의 세부 구조 및 TGV(Through Glass Via) 기술 개념도 (출처: All About Circuits)
•SKC (앱솔릭스): SKC의 자회사 앱솔릭스는 유리기판 상용화에 가장 적극적인 기업 중 하나입니다. 미국 조지아주에 세계 최초의 반도체 유리기판 양산 공장을 건설하고 2026년 내 양산을 목표로 하고 있으며, 인텔보다 빠른 상용화를 통해 시장을 선점하려 합니다. 2026년 상반기에는 AMD에 유리기판을 공급할 예정입니다 .
본론 3: 유리기판의 현재와 미래 전망
유리기판 시장은 AI 반도체 수요 증가와 함께 빠르게 성장할 것으로 예상됩니다. 2023년 약 68.8억 달러 규모였던 글로벌 유리기판 시장은 2030년까지 약 95.5억 달러 규모로 성장할 것으로 전망됩니다 .

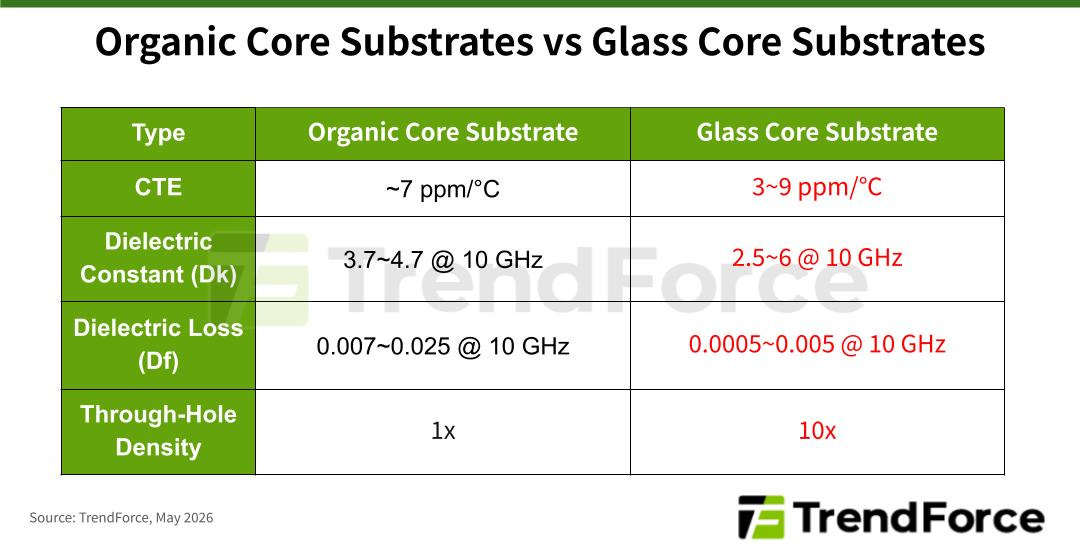

그림 5: 유기 기판과 유리기판의 주요 물리적/전기적 특성 비교 데이터 (출처: TrendForce)
초기에는 고성능 AI 칩, 데이터센터, 고성능 컴퓨팅(HPC) 분야에 주로 적용될 것으로 보이며, 점차 스마트폰, 자율주행차 등 다양한 전자기기로 확대될 가능성이 있습니다. 기술적인 난제(유리 가공, 수율 확보 등)와 높은 초기 투자 비용이 존재하지만, 장기적으로는 반도체 산업의 패러다임을 바꿀 핵심 기술로 자리매김할 것입니다.
결론: 반도체 패키징의 게임 체인저, 유리기판
유리기판은 AI 시대의 고성능 반도체 요구사항을 충족시키기 위한 필수적인 기술 혁신입니다. 기존 유기 기판의 한계를 뛰어넘는 전기적 특성, 열적 안정성, 미세 회로 구현 능력은 미래 반도체 패키징의 새로운 표준을 제시하고 있습니다.
인텔, 삼성전기, SKC 등 주요 기업들의 활발한 투자와 개발 경쟁은 유리기판 상용화를 더욱 가속화할 것이며, 이는 AI 기술 발전의 중요한 동력이 될 것입니다. 유리기판이 가져올 반도체 산업의 변화에 주목해야 할 때입니다.
